Батарейный тестер GBA-02

Назначение. Применение

Батарейный тестер GBA-02 является многофункциональным измерительным устройством и предназначен для оценки работоспособности различных типов батарей. В частности, тестер используется для проверки и депассивации литий-тионилхлоридных (Li-SOCl2) батарей, используемых в качестве элементов питания глубинных (скважинных) манометров-термометров АМТ группы компаний «ГРАНТ».

Преимущества:

  • встроенный алгоритм депассивации Li-SOCl2 батарей
  • широкий диапазон тока разряда
  • поддержка батарей до шести элементов
  • информативный дисплей и интуитивно понятное меню
  • автономная работа от встроенного элемента питания
  • защита корпуса от внешних воздействий
  • подключение к компьютеру по USB интерфейсу
  • наличие ПО для компьютера

Принцип работы

К батарейному тестеру GBA-02 подключается тестируемая батарея, и выбираются параметры депассивации: число элементов в батарее и ток разряда. Результаты тестирования отображаются на дисплее.

Ознакомиться с особенностями Li-SOCl2 батарей и примерами графиков депассивации различных батарей можно в статье "Выбор элементов питания для скважинных приборов" .

Функциональные возможности:

  • индикация полностью негодной тестируемой батареи
  • индикация годной тестируемой батареи
  • депассивация литий-тионилхлоридных батарей
  • разряд заданным постоянным током
  • индикация напряжения холостого хода

Возможности программного обеспечения:

  • визуализация процесса депассивации
  • настройка параметров прибора
  • режим подсказки для более точной оценки годности батарей
  • задание профилей батарей для режима подсказки
  • создание скриншотов с результатами тестирования

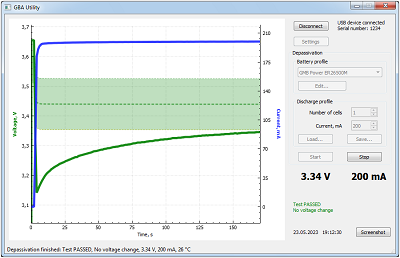

Пример графика изменения напряжения элемента питания в ходе процесса депассивации:

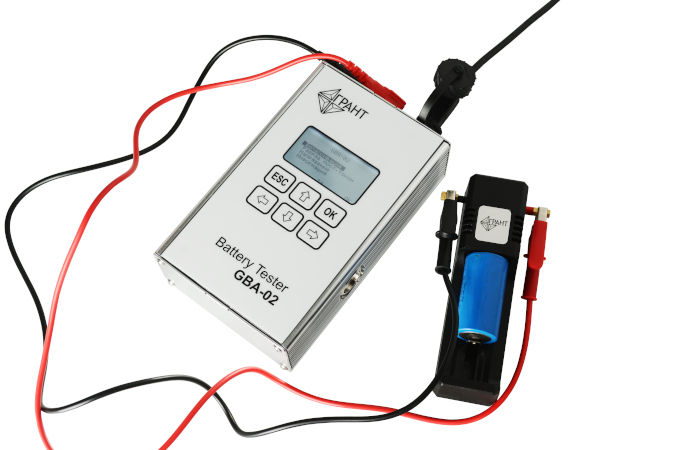

Батарейный тестер GBA-02
Технические характеристики
Пределы измерения напряжения, В 0… 22
(6 Li-SOCl2 элементов питания)
Контролируемый ток, A, не более 1
Интерфейс для связи с ПК USB
Источник питания Li-SOCl2 элемент питания типоразмера «C»
Напряжение источника питания, В 3…3,6
Ток потребления при питании от батареи, мА, не более 40
Ток потребления при питании от USB, мА, не более 60
Диапазон рабочих температур, °С -20… 70 ˚C
Степень защиты IP54
Габаритные размеры, (Ш х В х Г) ,мм 100 х 195 х 50
Масса, кг, не более (без источника питания) 0,8
