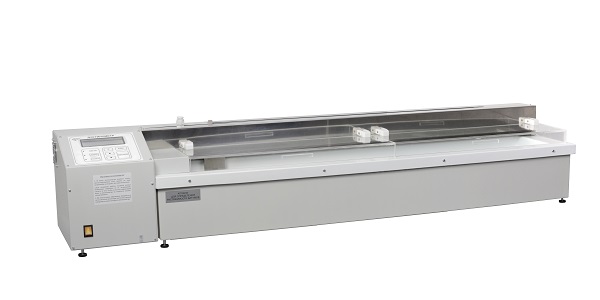

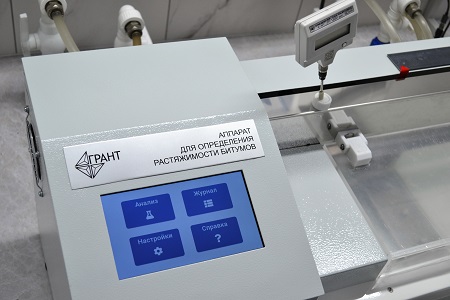

Дуктилометр для битума ДА-03. Аппарат для определения растяжимости битумов с датчиками усилия

версия для печатинормальная версия

ГОСТ 33138; ГОСТ 11505; ГОСТ Р52056; ASTM D113; ASTM D 6084; EN 13398; EN 13589; EN 13703.



Назначение

Дуктилометр ДА-03 предназначен для определения максимального усилия при растяжении и максимальной длины, на которую может растянуться без разрыва битум, залитый в специальную форму, раздвигаемую с постоянной скоростью при заданной температуре.

Дуктилометр для битума ДА-03 имеет широкую область применения: Лаборатории предприятий и научно-исследовательских институтов, разрабатывающих, выпускающих или испытывающих битумы и другие нефтепродукты. Лаборатории битумных заводов, нефтеперерабатывающих и асфальтобетонных заводов, лаборатории компаний, применяющих битумы для строительства. Лаборатории вузов, университетов, центров стандартизации и метрологии.

Преимуществом дуктилометра ДА-03 является наличие встроенного термостатирующего устройства, обеспечивающего автоматическое поддержание температуры воды в ванне, и датчиков усилия, предназначенных для определения максимального усилия при растяжении, а также для автоматической фиксации разрыва. Размеры форм для битума и процесс анализа соответствуют ГОСТ 33138-2014.

Преимущества эксплуатации:

  • наличие встроенного термостатирующего устройства обеспечивает автоматическое поддержание температуры воды в ванне;
  • наличие датчиков усилия обеспечивает автоматическую фиксацию разрыва и максимального усилия при растяжении, а новая конструкция узла позволила повысить надежность и снизить погрешность;
  • бесколлекторный насос эффективно перемешивает воду в ванне, что минимизирует неравномерность температуры по всему объему, а отсутствие щеточно-коллекторного узла в насосе значительно увеличивает ресурс;
  • шаговый двигатель с шарико-винтовой передачей обеспечивает плавность движения каретки и высокую надежность;
  • встроенный фильтр воды в ванне защищает охладитель и насос от механических примесей;
  • съемная накладная линейка с поверкой, установленная на магнитной ленте, позвволяет быстро и легко проводить аттестацию аппарата, а также поверку самой линейки;
  • встроенный дифференциальный автоматический выключатель надежно защищает пользователя от поражения электрическим током;
  • интерфейс USB для подключения к компьютеру и лабораторной информационной системе (ЛИМС).

Дуктилометр для битума ДА-03 автоматически обеспечивает:

  • поддержание заданной температуры стабилизации воды в ванне;
  • перемешивание воды;
  • растяжение проб со скоростью (5±0,25) см/мин;
  • сохранение в памяти результатов предыдущих анализов;
  • измерение усилия растяжения проб;
  • определение разрыва проб.
Технические характеристики дуктилометра ДА-03
Длина растяжения образца битума, мм:
- ДА-03-50
- ДА-03-100
- ДА-03-150

500
1000
1500
Нормируемые температуры стабилизации, °C   0,0±0,5; 25,0±0,5
Диапазон температур стабилизации, °C   от 0 до 25
Отклонение поддержания температуры стабилизации, °C ±0,5
Диапазон скорости автоматического растяжения проб битума, см/мин от 0,5 до 23,0
Нормируемая скорость растяжения, см/мин 5,00±0,25
Отклонение измерения длины растяжения, см, не более ±0,2
Верхний предел измерения (ВПИ) усилия для каждого образца, Н 300
Отклонение измерения усилия растяжения образца, % от ВПИ, не болеее 1
Количество одновременно испытываемых образцов, шт. 3
Интерфейс для связи с ПК USB 2.0
full speed
Потребляемая мощность, Вт, не более 400
Напряжение питающей цепи, В от 203 до 253
Частота питающей сети, Гц от 47,5 до 52,5
Габаритные размеры (Ш х Г х В), мм:
- ДА-03-50
- ДА-03-100
- ДА-03-150

1220 х 365 х 335
1720 х 365 х 335
2220 х 365 х 335
Масса, кг, не более:
- ДА-03-50
- ДА-03-100
- ДА-03-150

56
62
68

Дуктилометр ДА-03 рекомендован для комплексного оснащения лабораторий исследований и контроля качества битумов совместно с другими лабораторными приборами «ГРАНТ» для исследования битумов: пенетрометр автоматический для битумов ПНБ-05, вискозиметр ВУБ-04 (аппарат для определения условной вязкости битумов), ротационный вискозиметр ВР-01 (аппарат для определения динамической вязкости битума) и др. Подробная информация об ассортименте лабораторного оборудования для исследований битума и других нефтепродуктов см. в разделе «Лабораторные приборы».
