Преобразователь давления и температуры измерительный МТУ-06

версия для печатинормальная версия


Назначение. Применение

Измерение давления и температуры жидкостей и газов в различных технологических установках.

Устьевой манометр-термометр МТУ-06 предназначен для работы в системах автоматического контроля производственных процессов нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения.

Универсальный манометр - эффективно работает в качестве автономного прибора или в составе систем телемеханики.

Устьевой манометр-термометр МТУ-06. Преимущества эксплуатации манометра-термометра МТУ-06:

  • низкая погрешность измерений до +-0.1% в диапазоне от -30 до +85, 125С
  • наличие свидетельства об утверждении типа средств измерений
  • взрывозащита «1Ех ib IIB T4 Gb
  • увеличение дальности однонаправленной передачи данных по радиоканалу до 1.5-2 км (и выше)
  • встроенный демпфер пульсаций давления (защита от кавитационных явлений, гидроударов и резких изменений давления)
  • наличие ПО для ПК с Windows OS и для смартфонов на базе Android OS для приема сигналов, передаваемых с датчиков по радиоканалу с использованием портативного USB-радиомодема

Общие преимущества устьевых манометров-термометров серии МТУ

Эксплуатация

Устьевой манометр МТУ-06 работает в автономном режиме от встроенных элементов питания. Варианты считывания результатов измерений в персональный компьютер (ПК):

  • через USB порт
  • по радиоканалу с частотой 433 МГц через БСПД-02-USB (подключается к ПК или к ноутбуку)
  • с помощью модуля сбора информации (МСИ-07 или МСИ-07R в зависимости от исполнения МТУ-06) Измеренные данные, считанные с помощью МСИ-07R, сохраняются на flash-карте типа SD/MMC

Дальность работы комплекса по радиоканалу:

  • до 1500-2000 метров при односторонней связи с использованием однонаправленной антенны
  • 50-100 м при двусторонней связи

Группа компаний «ГРАНТ» выпускает автономные устьевые манометры-термометры МТУ-06 во взрывозащищенном исполнении. Вид взрывозащиты - искробезопасная электрическая цепь уровня «ib» по ГОСТ Р МЭК 60079-11, маркировка взрывозащиты - «1Ех ib IIB T4 Gb» по ГОСТ Р МЭК 60079-0.

Включение индикации давления / температуры производится на объекте с помощью магнитного ключа. Задание режима работы преобразователя производится на ПК с помощью программы «Манограф».

Возможности программного обеспечения

  • задание режима работы преобразователя и времени его включения
  • задание параметров передачи данных по радиоканалу
  • проверка состояния элементов питания и содержимого памяти
  • считывание полученной информации из устьевого манометра-термометра в ПК
  • экспорт данных в файлы форматов*.txt, *.las, *.csv
  • просмотр и распечатка зарегистрированных значений давления и температуры в виде таблиц или графиков

Устьевой манометр-термометра МТУ-06. Модификации.

  • МТУ-06.01.ХХ дистанционный преобразователь давления и температуры
  • МТУ-06.02.ХХ автономный преобразователь давления и температуры
  • ХХ - тип датчика температуры (01 - расположен в корпусе прибора; 02 - выносной несъемный; 03 - выносной съемный)
  • I - наличие индикатора (без обозначения - индикатор отсутствует)
  • R - наличие радиоканала (без обозначения - радиоканал отсутствует)
  • увеличение дальности однонаправленной передачи данных по радиоканалу до 1.5-2 км (и выше)
Технические характеристики устьевого манометра-термометра МТУ-06
Диапазон измерений (ВПИ) давления, МПа 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности измерений избыточного давления в рабочем диапазоне температур, % от ВПИ ±0,25
(±0,1; ±0,15; ±0,5)
Разрешающая способность по давлению, МПа, не менее ±0,001
Диапазон измерений температуры, °C -40... 85 (100)*
Пределы допускаемой абсолютной погрешности измерений температуры в рабочем диапазоне температур, °C ±0,25; ±0,4
Разрешающая способность по температуре, °C, не менее 0,01
Минимальная дискретность измерения, с
0,1
Количество точек регистрации, не менее:
1 818 180
Время непрерывной автономной работы при дискретности измерений 10 с, суток, не менее 365
Напряжение питания, В 3,6
Количество элементов питания, шт 2
Условия эксплуатации:
- диапазон рабочих температур, °C
- относительная влажность при 25°C, %

-40... 85 (100)*
98

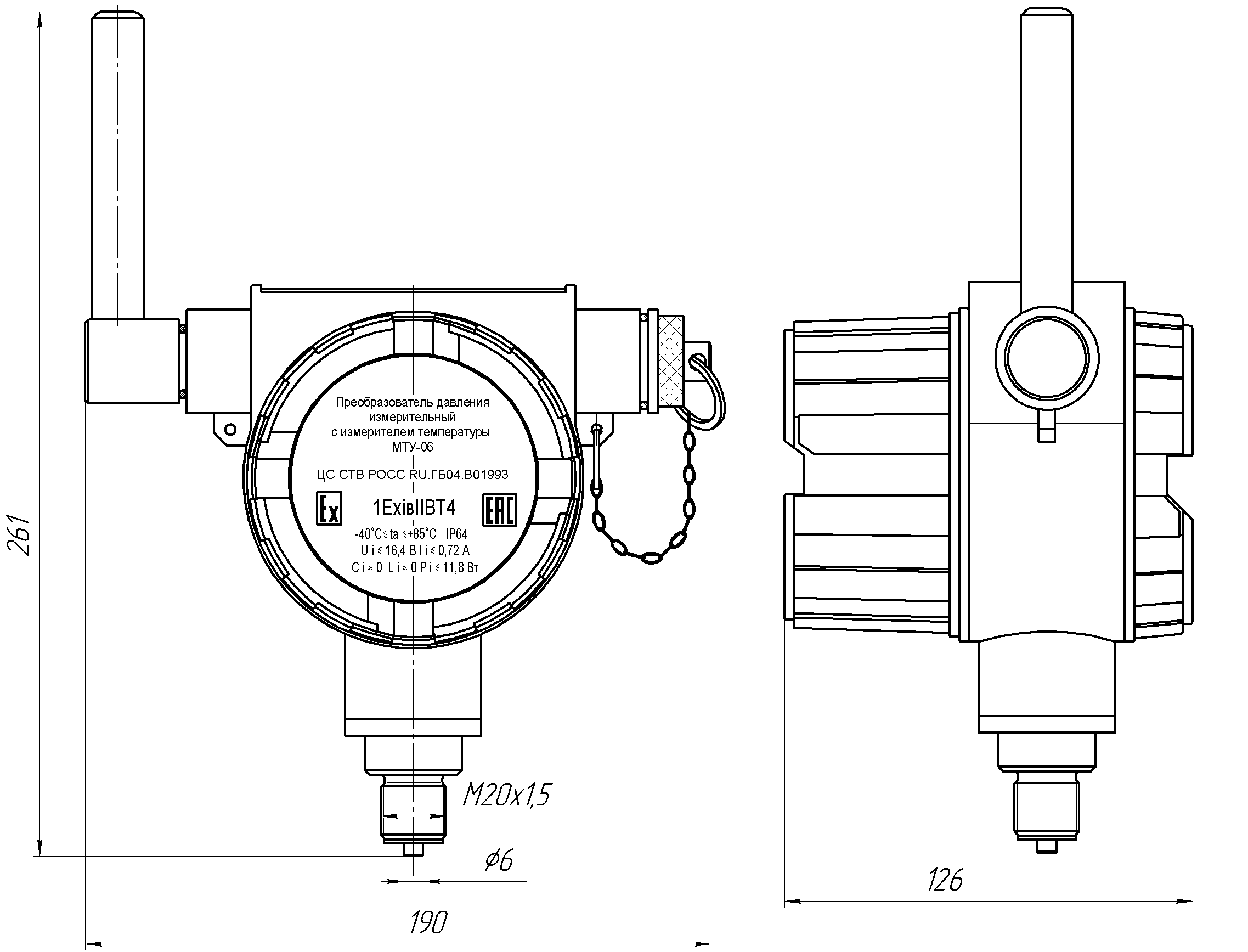

Габаритные размеры (диаметр / длина), мм (см. рис.)
Масса, кг
- преобразователь
- датчик температуры

2
0,3

* при наличии выносного датчика температуры

Группы компаний «ГРАНТ» помимо манометра МТУ-06 предлагаем широкий выбор устьевых манометров-теромометров собственного производства:

  • универсальный (устьевой) манометр-термометр МТУ-07
  • универсальный (устьевой) манометр МТУ-04.04.01
  • радиомодемы для беспроводного сбора данных, измеренных с помощью устьевых (универсальных) манометров-термометров.

Сертификаты и свидетельства

  Наименование Срок действия

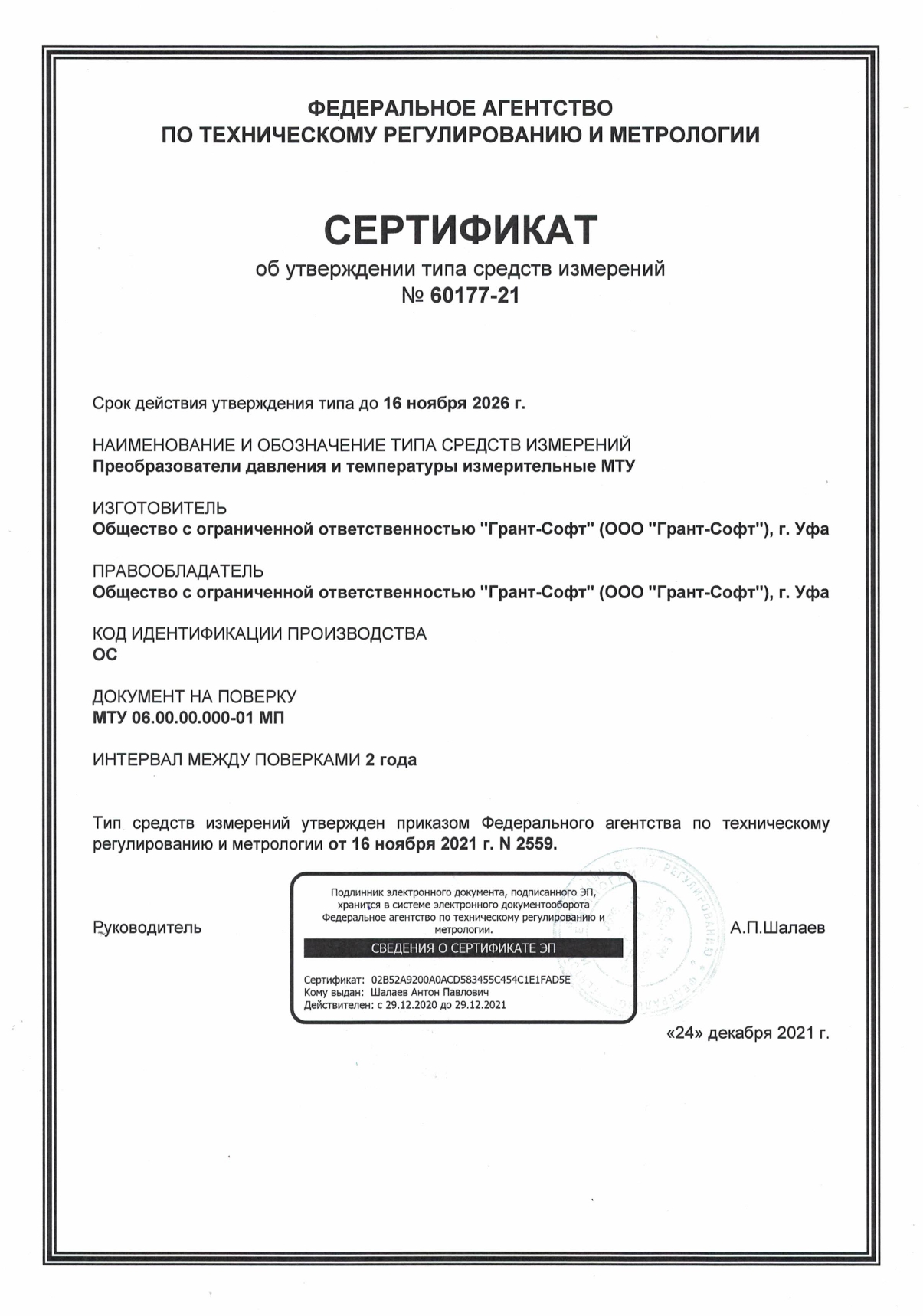

Сертификат об утверждении типа средств измерений №60177-21 18.11.21 - 16.11.26
Cертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" №ЕАЭС RU C-RU.HA65.B.00805/20 09.11.20 - 08.11.25
