Динамограф ДДС-04 - система динамометрирования стационарная
версия для печатиНазначение. Применение
Нефтегазодобывающие управления, предприятия, нефтяные месторождения, скважины, оснащенные штанговыми глубинно-насосными установками.
Динамограф ДДС-04 предназначен для регистрации усилия на шток штангового глубинного насоса, приводимого в действие станком-качалкой или цепным приводом, фиксации моментов прохождения штоком нижней и верхней "мертвых" точек.
Эксплуатация динамографа
Главное отличие нашего динамографа от большинства импортных и отечественных аналогов - использование микропроцессорных датчиков с цифровым выходным сигналом. Техническое решение, предлагаемое в динамографе ГК «ГРАНТ» устраняет проблемы:
- влияние электромагнитных помех (от электродвигателей, пускателей и частотных преобразователей) на полезный сигнал
- зависимость сигнала от длины соединительного кабеля, его сопротивления и температурного изменения его сопротивления (в системах с пассивными аналоговыми датчиками соединительный кабель необходимо прокладывать предельно коротким)
Микропроцессор позволяет формировать массив динамограммы и проводить его предварительный анализ непосредственно в датчике, что освобождает контроллер и разгружает телеметрические каналы передачи информации.
Группа климатического исполнения элементов системы в соответствии с РЭ Д3 ГОСТ Р 52931-2008 для температур от -40 до +50°С.
Динамограф ДДС-04 - взрывозащищенное изделие: уровень взрывозащиты «повышенная надежность против взрыва», вид взрывозащиты «искробезопасная электрическая цепь «ib» по ГОСТ 30852.10-2002.

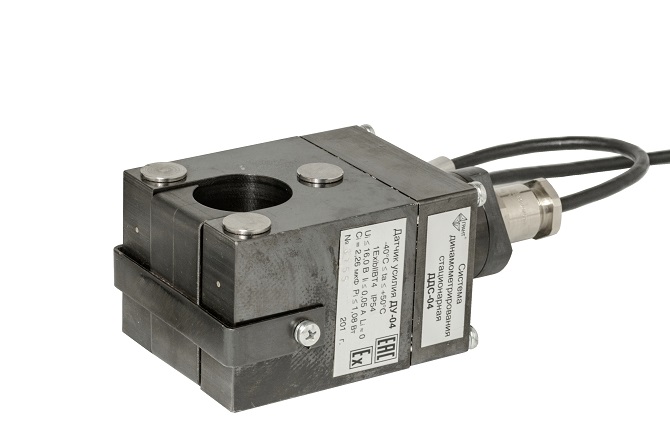

Датчик усилия ДУ-04 имеет маркировку взрывозащиты «1ExibIIBT4» и может применяться во взрывоопасных зонах согласно гл. 7.8 Правил эксплуатации установок потребителей.
Датчик усилия ДУ-04, входящий в систему, может эксплуатироваться самостоятельно или в составе системы телемеханики.
В составе системы телемеханики режимы работы датчика усилия ДУ-04 задаются контроллером системы. При этом появляется возможность:
- передачи данных по усилию в реальном времени
- изменения дискретности измерения
- работы по различным цифровым протоколам, включая Modbus-RTU, в стандарте RS-485
Динамограф ДДС-04. Преимущества эксплуатации
Построение плунжерной динамограммы
В дополнение к устьевой динамограмме датчик усилия формирует плунжерную динамограмму, по которой видна форма и характер нагрузок в плунжере.
Оценка производительности насоса
Датчик усилия рассчитывает теоретический и фактический дебит за каждый цикл динамометрирования, что позволяет оценить производительность насоса без использования габаритных массозамерных установок.
Внедрение динамографа (системы динамометрирования в существующую сеть)
Благодаря стандартному интерфейсу RS-485 и протоколу Modbus динамограф можно использовать, как в составе станций управления, так и самостоятельно с подключением по телемеханике. Возможность оперативного контроля работы оборудования, в том числе удаленно.
Данные, получаемые из динамографа ДДС-04 можно сохранять в архиве и определять динамику изменения состояния оборудования. Оперативное получение, систематизация и анализ информации о состоянии скважины позволяют применять собранную ценную информацию в соответствии с концепцией «цифрового месторождения».
Общие преимущества динамографов «ГРАНТ»
Состав динамографа ДДС-04:
- датчик усилия ДУ-04
- датчик положения ДП-04.01
- барьер искрозащиты БИСГ 12-4
- клеммная коробка КК-04
- программное обеспечение «Динамограф»
Удобный монтаж

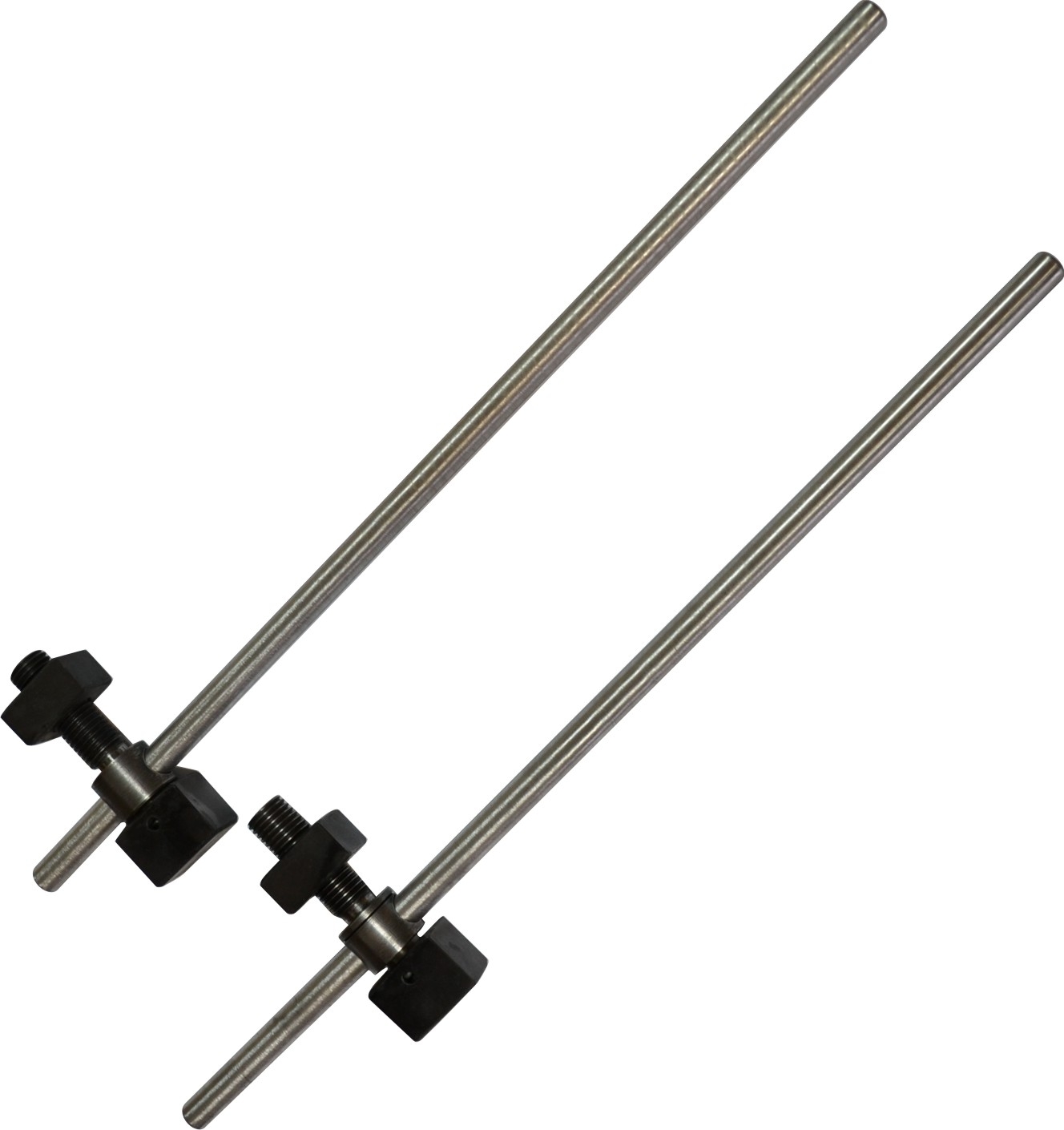

Для удобного монтажа предлагаем комплект домкратов (левый и правый). Предназначен для раздвижения траверс при установке ДУ-04. Поставка по отдельному заказу.
Программное обеспечение «Динамограф» ("DinamoGraph")
Для удобного считывания, обработки и хранения данных по изменению усилия на штоке во времени, полученных в виде отдельных файлов, формируемых системой
Возможности ПО:
- формирование архива данных по исследованиям скважин
- построение устьевой, теоретической и плунжерной динамограмм, а также развертки динамограммы во времени
- анализ динамограмм в целях диагностики состояния насосного оборудования
- оценка производительности насосной установки по динамограмме
- расчет допустимых напряжений в штангах
- формирование отчетов по исследованиям скважин в табличной и графической формах
- экспорт данных в файл нужного формата (по согласованию с заказчиком)
В пределах одной скважины любая из динамограмм может быть принята за эталонную, при этом появляется возможность сравнения остальных замеров по скважине с эталоном.
В программе предусмотрена возможность наложения всех замеров по одной скважине. Благодаря этому можно отслеживать эволюцию состояния скважинного оборудования, что способствует оперативному выявлению изменений в работе оборудования и своевременному ремонту штанговой насосной установки.
Технические характеристики динамографа ДДС-04 | |
Диапазон измерения нагрузки на шток, кН | 0... 100 |
Разрешающая способность, кН | 0,1 |
Диапазон измерения числа качаний, 1/мин | 1... 20 |
Напряжение питания, В | 9... 12 |
Потребляемый ток, мА, не более | 50 |
Выходной сигнал: - токовый, мА - цифровой |
4... 20 интерфейс RS-485 протокол Modbus-RTU |
Габаритные размеры, мм, не более: - ДУ-04 - ДП-04.01 - БИСГ12-4 - КК-04 |
170 х 106 х 75 135 х 35 х 22 76 х 26 х 111 120 х 189 х 85 |
Масса, кг, не более: - ДУ-04 - ДП-04.01 - БИСГ12-4 - КК-04 |
4 0,2 0,15 1,2 |
Публикации по динамометрированию
Авторы, название | Файл |
Хакимьянов М.И., Светлакова С.В., Сидоров М.Е. Опыт диагностирования состояния глубиннонасосного оборудования системой динамометрирования ДДС-04 |
(260 Кб) |
Хакимьянов М.И., Ковшов В.Д. Тензометрические измерительные преобразователи веса и силы с активным выходом |
(40 Кб) |
Хакимьянов М.И., Ковшов В.Д. Измерительные преобразователи современных систем динамометрирования штанговых глубинных насосов |
(220 Кб) |
Хакимьянов М.И., Ковшов В.Д., Сакаев А.Ф. Датчик параметров движения штанговых глубиннонасосных установок на основе интегрального акселерометра |
(350 Кб) |
Хакимьянов М.И., Светлакова С.В. Оптимальные способы кодирования динамограмм глубиннонасосных установок |
(89 Кб) |
Хакимьянов М.И., Ковшов В.Д., Чикишев А.М., Максимов Н.С., Почуев А.И. Контроллеры автоматизации установок штанговых глубинных насосов |
(920 Кб) |
Ковшов В.Д., Сидоров М.Е., Светлакова С.В. Моделирование динамограммы станка-качалки. Утечки в клапанах Нефтегазовое дело. N3, Уфа, 2005 г. |
(1060 Кб) |
Ковшов В.Д., Сидоров М.Е., Светлакова С.В. Моделирование динамограммы станка-качалки. Нормальная работа насоса |
(196 Кб) |
Хакимьянов М.И., Ковшов В.Д., Светлакова С.В. Анализ состояния и перспективы развития средств автоматизации скважин, эксплуатирующихся механизированными способами (штанговые глубинные насосы и цепной привод) |
(580 Кб) |
Ковшов В.Д., Светлакова С.В., Сидоров М.Е. Диагностирование некоторых характерных признаков работы станка-качалки по результатам динамометрирования |
(108 Кб) |
Сертификаты и свидетельства
Наименование | Срок действия | |
Cертификат №ЕАЭС RU C-RU.НА65.В.00848/20 | 03.12.20 - 02.12.25 |
